UML Klassen-Diagramm

GPT5 Q

erstelle ein plantuml klassendiagramm für erstelle für eine mobile eisverkaufsstelle für einen eiskaufer und verkäufer

A

Hier ist ein sauberes PlantUML-Klassendiagramm für eine mobile Eisverkaufsstelle mit den Rollen Eiskäufer (Kunde) und Verkäufer. Du kannst den Code 1:1 in jeden PlantUML-Renderer einfügen.

@startuml
title Mobile Eisverkaufsstelle – Klassendiagramm

skinparam classAttributeIconSize 0
skinparam linetype ortho

package "Akteure" {
  class Eiskäufer {
    +bestelle(menu: Menü): Bestellung
    +bezahle(b: Bestellung, art: Zahlungsart): Zahlung
  }

  class Verkäufer {
    +nehmeBestellungAuf(k: Eiskäufer): Bestellung
    +storniere(b: Bestellung)
    +tagesabschluss(): Bericht
  }
}

package "Verkaufssystem" {
  class MobileEisverkaufsstelle {
    +start()
    +shutdown()
  }

  class Kasse {
    isOffen: boolean
    +öffnen()
    +schließen()
    +tagesabschluss(): Bericht
  }

  class Bestand {
    +menge(p: Produkt): int
    +reduziere(p: Produkt, n: int)
    +auffüllen(p: Produkt, n: int)
  }

  class Menü {
    +produkte: List<Produkt>
    +toppings: List<Topping>
    +preiseFür(größe: Größe): Map<Produkt, Geldbetrag>
  }
}

package "Bestellung" {
  enum Bestellstatus { Offen; Bezahlt; Storniert }
  enum Größe { Klein; Mittel; Groß }

  class Bestellung {
    #id: String
    datumZeit: DateTime
    status: Bestellstatus
    summe(): Geldbetrag
    +addPosition(p: Produkt, anzahl: int, gr: Größe)
    +addTopping(pos: Bestellposition, t: Topping)
  }

  class Bestellposition {
    anzahl: int
    einzelpreis: Geldbetrag
    gesamt(): Geldbetrag
  }
}

package "Produktkatalog" {
  class Produkt {
    name: String
    basispreis: Geldbetrag
    verfügbar: boolean
  }

  class Topping {
    name: String
    preis: Geldbetrag
  }
}

package "Zahlung" {
  enum Zahlungsart { Bar; Karte; Mobil }

  abstract class Zahlung {
    betrag: Geldbetrag
    zeitpunkt: DateTime
    +ausführen(): boolean
  }

  class Barzahlung extends Zahlung {
    gegeben: Geldbetrag
    rückgeld(): Geldbetrag
  }

  class Kartenzahlung extends Zahlung {
    kartentoken: String
    authCode: String
  }

  class MobilesZahlen extends Zahlung {
    provider: String
    txId: String
  }

  class Quittung {
    nummer: String
    summe: Geldbetrag
    art: Zahlungsart
    zeitpunkt: DateTime
    +alsPDF(): Binary
  }
}

' -------- Beziehungen / Kardinalitäten --------
MobileEisverkaufsstelle "1" o-- "1" Kasse
MobileEisverkaufsstelle "1" o-- "1" Bestand
MobileEisverkaufsstelle "1" o-- "1" Menü

Eiskäufer "1" -- "0..*" Bestellung : erstellt >
Verkäufer "1" -- "0..*" Bestellung : bearbeitet >

Bestellung "1" *-- "1..*" Bestellposition
Bestellposition "1" --> "1" Produkt
Bestellposition "0..*" --> "0..*" Topping : optional

Bestellung "1" --> "0..1" Zahlung : bezahlt mit >
Bestellung "1" --> "0..1" Quittung : erzeugt >
Zahlung <|-- Barzahlung
Zahlung <|-- Kartenzahlung
Zahlung <|-- MobilesZahlen

Kasse "1" --> "0..*" Zahlung : verbucht >
Bestand "1" --> "0..*" Produkt : führt >
Menü "1" --> "0..*" Produkt : bietet an >
Menü "1" --> "0..*" Topping : bietet an >

' -------- Notizen / Designentscheidungen --------
note right of Bestellung
Preisbildung:
  Summe = Σ(Positionspreis + Σ Toppings)
  nach Größe (Klein/Mittel/Groß)
  + evtl. Rundung
end note

note bottom of Kartenzahlung
Keine Kartendaten speichern
(DSGVO-konform) – nur Token/AuthCode
end note

@enduml

Hinweise zur Nutzung

  • Rollen (Eiskäufer, Verkäufer) sind hier als Klassen/Actor-Klassen modelliert, damit Abläufe (Methoden) sichtbar werden.

  • Komposition (*--) zwischen Bestellung und Bestellposition drückt aus, dass Positionen ohne Bestellung nicht existieren.

  • Aggregation (o--) verbindet die Verkaufsstelle mit Kasse, Bestand, Menü.

  • Du kannst das Diagramm bei Bedarf um Preisregeln, Rabatte oder Steuern erweitern (z. B. eine Preisstrategie-Schnittstelle mit konkreten Implementierungen).

    PLantuml

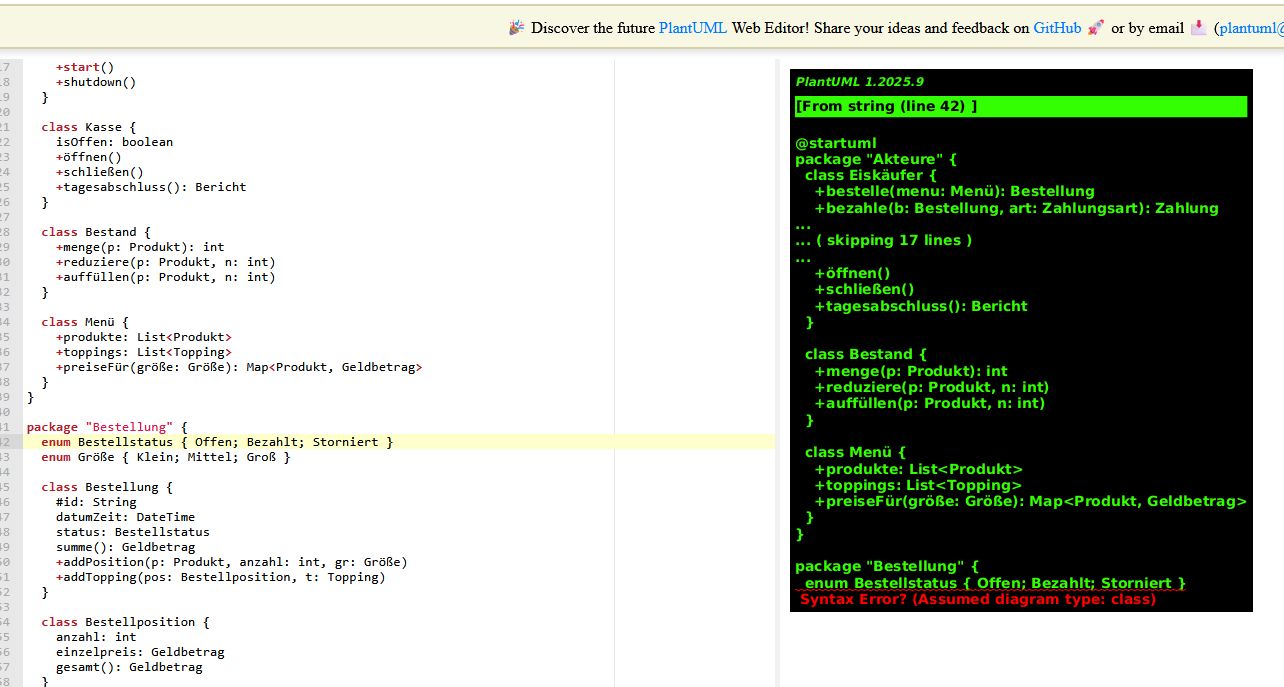

    Problem Enum

Q : Fix - dont use enum

A

Alles klar — hier ist die bereinigte PlantUML-Version ohne Enums. Ich habe die bisherigen Enums durch Klassen/Assoziationen ersetzt:

  • Bestellstatus → eigene Klasse Status (mit Allowed-Values-Hinweis).

  • Größe → eigene Klasse Größe (mit preisFaktor).

  • Zahlungsart → keine Enum; stattdessen die bereits vorhandene Vererbungshierarchie von Zahlung (Bar/Karte/Mobil). Methoden signieren jetzt mit Zahlung statt Zahlungsart.

@startuml
title Mobile Eisverkaufsstelle – Klassendiagramm (ohne Enums)

skinparam classAttributeIconSize 0
skinparam linetype ortho

package "Akteure" {
  class Eiskäufer {
    +bestelle(menu: Menü): Bestellung
    +bezahle(b: Bestellung, z: Zahlung): Zahlung
  }

  class Verkäufer {
    +nehmeBestellungAuf(k: Eiskäufer): Bestellung
    +storniere(b: Bestellung)
    +tagesabschluss(): Bericht
  }
}

package "Verkaufssystem" {
  class MobileEisverkaufsstelle {
    +start()
    +shutdown()
  }

  class Kasse {
    isOffen: boolean
    +öffnen()
    +schließen()
    +tagesabschluss(): Bericht
  }

  class Bestand {
    +menge(p: Produkt): int
    +reduziere(p: Produkt, n: int)
    +auffüllen(p: Produkt, n: int)
  }

  class Menü {
    +produkte: List<Produkt>
    +toppings: List<Topping>
    +preiseFür(größe: Größe): Map<Produkt, Geldbetrag>
  }
}

package "Bestellung" {
  class Bestellung {
    #id: String
    datumZeit: DateTime
    statusWechseln(s: Status)
    summe(): Geldbetrag
    +addPosition(p: Produkt, anzahl: int, gr: Größe)
    +addTopping(pos: Bestellposition, t: Topping)
  }

  class Bestellposition {
    anzahl: int
    einzelpreis: Geldbetrag
    gesamt(): Geldbetrag
  }

  class Status {
    name: String  ' z.B. "Offen", "Bezahlt", "Storniert"
  }

  class Größe {
    name: String  ' z.B. "Klein", "Mittel", "Groß"
    preisFaktor: decimal
  }
}

package "Produktkatalog" {
  class Produkt {
    name: String
    basispreis: Geldbetrag
    verfügbar: boolean
  }

  class Topping {
    name: String
    preis: Geldbetrag
  }
}

package "Zahlung" {
  abstract class Zahlung {
    betrag: Geldbetrag
    zeitpunkt: DateTime
    +ausführen(): boolean
  }

  class Barzahlung extends Zahlung {
    gegeben: Geldbetrag
    rückgeld(): Geldbetrag
  }

  class Kartenzahlung extends Zahlung {
    kartentoken: String
    authCode: String
  }

  class MobilesZahlen extends Zahlung {
    provider: String
    txId: String
  }

  class Quittung {
    nummer: String
    summe: Geldbetrag
    zeitpunkt: DateTime
    +alsPDF(): Binary
  }
}

' -------- Beziehungen / Kardinalitäten --------
MobileEisverkaufsstelle "1" o-- "1" Kasse
MobileEisverkaufsstelle "1" o-- "1" Bestand
MobileEisverkaufsstelle "1" o-- "1" Menü

Eiskäufer "1" -- "0..*" Bestellung : erstellt >
Verkäufer "1" -- "0..*" Bestellung : bearbeitet >

Bestellung "1" *-- "1..*" Bestellposition
Bestellposition "1" --> "1" Produkt
Bestellposition "1" --> "1" Größe
Bestellung "1" --> "1" Status
Bestellung "1" --> "0..1" Zahlung : bezahlt mit >
Bestellung "1" --> "0..1" Quittung : erzeugt >

Zahlung <|-- Barzahlung
Zahlung <|-- Kartenzahlung
Zahlung <|-- MobilesZahlen
Kasse "1" --> "0..*" Zahlung : verbucht >
Bestand "1" --> "0..*" Produkt : führt >
Menü "1" --> "0..*" Produkt : bietet an >
Menü "1" --> "0..*" Topping : bietet an >

' -------- Notizen / Constraints --------
note right of Status
Erlaubte Werte (fachlich):
  "Offen", "Bezahlt", "Storniert"
Übergänge:
  Offen -> Bezahlt | Storniert
  Bezahlt -> (final)
  Storniert -> (final)
end note

note right of Größe
Beispiele:
  Klein: 0.9
  Mittel: 1.0
  Groß: 1.2
Preis = basispreis * preisFaktor (+ Toppings)
end note

note bottom of Kartenzahlung
Keine Roh-Kartendaten speichern
(DSGVO-konform) – nur Token/AuthCode
end note

@enduml

Wenn du möchtest, kann ich die Status-Übergänge zusätzlich als Zustandsdiagramm liefern — ebenfalls ohne Enums.
