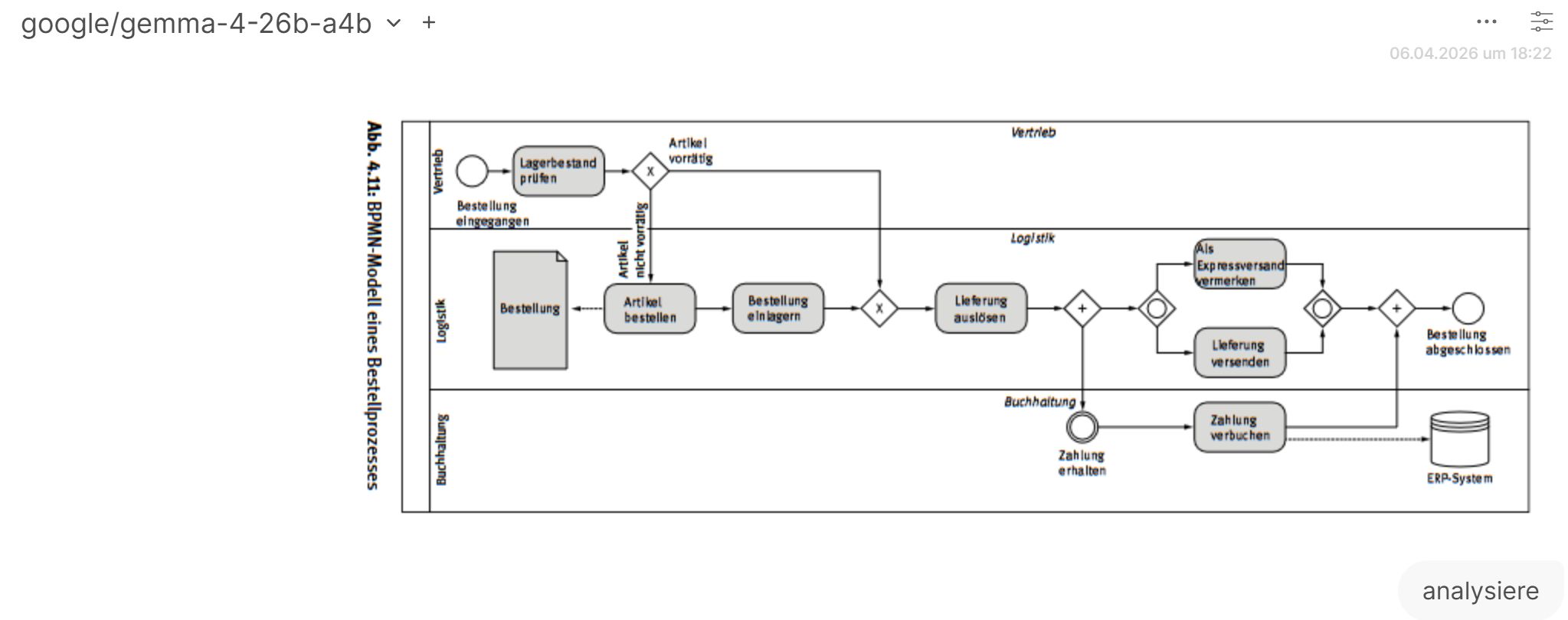

BPMN Analyse

google/gemma-4-26b-a4b

Nachgedacht für 30 Sekunden

Das vorliegende BPMN-Diagramm (Business Process Model and Notation) beschreibt einen standardisierten Bestellprozess, der über drei verschiedene Abteilungen bzw. Verantwortungsbereiche (Lanes) hinweg abläuft: Vertrieb, Logistik und Buchhaltung.

Hier ist eine detaillierte Analyse des Prozessablaufs:

1. Struktur des Modells (Lanes)

Der Prozess ist in drei funktionale Ebenen unterteilt, was auf eine klare Trennung der Verantwortlichkeiten hindeutet:

• Vertrieb (Sales): Verantwortlich für den Kundeneingang und die erste Prüfung.
• Logistik (Logistics): Verantwortlich für die Warenverfügbarkeit, Lagerhaltung und den Versand.
• Buchhaltung (Accounting): Verantwortlich für die Zahlungsabwicklung und die Datenpflege im ERP-System.

---

2. Prozessablauf im Detail

Phase 1: Auftragsprüfung (Vertrieb)

• Start-Event: Der Prozess beginnt, sobald eine „Bestellung eingegangen“ ist.
• Task: Die erste Aufgabe im Vertrieb ist die „Lagerbestand prüfen“.
• Entscheidungslogik (Exklusives Gateway - XOR): Hier teilt sich der Pfad basierend auf der Verfügbarkeit:
  • Pfad A: Wenn der Artikel vorrätig ist („Artikel vorrätig“), springt der Prozess direkt zur Logistik, um die Lieferung auszulösen.
  • Pfad B: Wenn der Artikel nicht da ist („Artikel nicht vorrätig“), muss die Logistik erst tätig werden.

Phase 2: Beschaffung und Lagerung (Logistik)

• Falls der Pfad B gewählt wurde, führt die Logistik zwei Aufgaben aus: „Artikel bestellen“ und anschließend „Bestellung einlagern“.
• Zusammenführung (Exklusives Gateway - XOR): Unabhängig davon, ob der Artikel direkt versendet werden kann oder erst nachbestellt werden musste, laufen beide Pfade wieder in dem Punkt „Lieferung auslösen“ zusammen.

Phase 3: Versandprozess (Logistik)

• Task: „Lieferung auslösen“.
• Parallele Logik (Paralleles Gateway - AND): Dies ist ein interessanter Teil des Modells. Nach dem Auslösen der Lieferung verzweigt sich der Prozess in zwei gleichzeitige Abläufe:
  1. „Als Expressversand vermerken“ (Administrative Kennzeichnung).
  2. „Lieferung versenden“ (Physischer Versand).
• Zusammenführung (Paralleles Gateway - AND): Erst wenn beide Teilprozesse (Kennzeichnung und Versand) abgeschlossen sind, wird der Prozess in dieser Lane beendet („Bestellung abgeschlossen“).

Phase 4: Zahlungsabwicklung (Buchhaltung)

• Start-Event: Ein separates Start-Event „Zahlung erhalten“ leitet den Teilprozess in der Buchhaltung ein. (Hinweis: In diesem Modell scheint die Buchhaltung zeitlich entkoppelt vom Versand zu starten, was auf einen Prozess nach Erhalt der Rechnung hindeutet).
• Task: Die Aufgabe besteht darin, die „Zahlung zu verbuchen“.
• Daten-Integration: Der Prozess endet mit dem Schreiben der Daten in das ERP-System (Data Store), womit die Information über den abgeschlossenen Vorgang systemweit verfügbar ist.

---

3. Zusammenfassende Bewertung & Beobachtungen

Stärken des Modells:

• Klarheit: Die Trennung der Verantwortlichkeiten (Lanes) ist sehr sauber dargestellt.
• Fehlerbehandlung: Der Prozess berücksichtigt explizit den Fall einer Fehlmenage („Artikel nicht vorrätig“).
• Systemintegration: Das Ziel des Prozesses (Aktualisierung des ERP-Systems) ist als Datenobjekt klar definiert.

Kritische Anmerkungen / Verbesserungspotenziale:

• Logik des Expressversands: Das Modell nutzt ein paralleles Gateway für den Expressversand. In der Realität ist „Express“ meist eine Entscheidung (XOR), keine parallele Aufgabe. Aktuell sagt das Modell aus, dass jeder Versand gleichzeitig als Express vermerkt wird.
• Kopplung der Buchhaltung: Es ist unklar, ob die Buchhaltung erst nach dem End-Event der Logistik startet oder ob dies ein völlig unabhängiger Prozessschritt ist. Da kein Token von der Logistik zur Buchhaltung fließt, handelt es sich um zwei parallel laufende Prozessstränge, die nur über das ERP-System verbunden sind.
• Fehlende Rückkopplung: Es gibt keinen Pfad für den Fall, dass eine Nachbestellung in der Logistik fehlschlägt (z. B. Lieferant kann nicht liefern). Hier würde der Prozess aktuell “hängen” bleiben.

Fazit: Ein solides Standardmodell für einen Order-to-Cash-Prozess, das die Kernschritte (Prüfung $\rightarrow$ Beschaffung $\rightarrow$ Versand $\rightarrow$ Abrechnung) gut abbildet, aber bei den logischen Verzweigungen (Expressversand) und der Prozessverknüpfung zur Buchhaltung vereinfacht dargestellt ist.

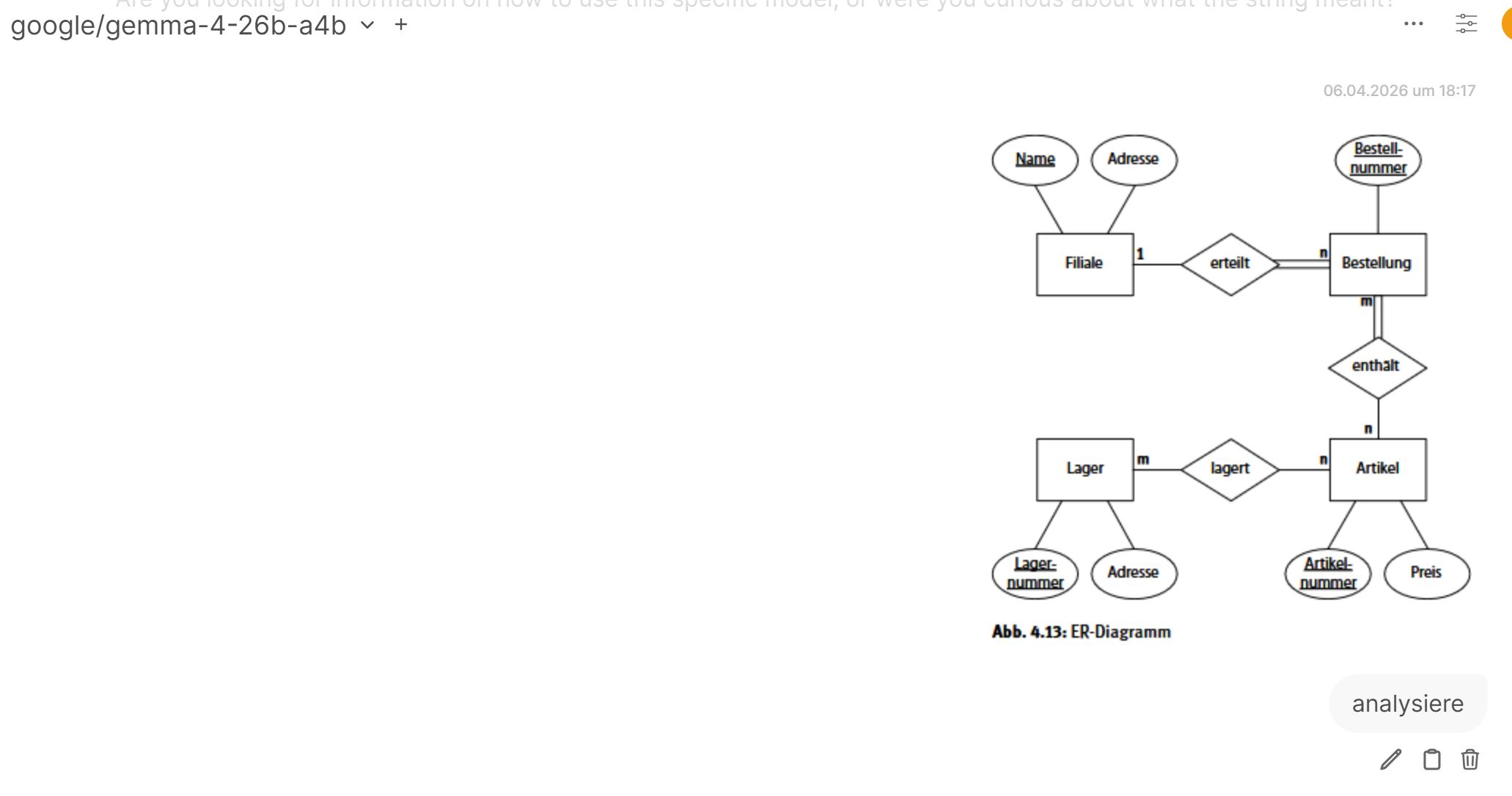

ER Modell Analyse

Thought for 25 seconds

> An Entity-Relationship (ER) Diagram (in German). > "analysiere" (Analyze). > > * **Entities (Rectangles):** > * `Filiale` (Branch/Store) > * `Bestellung` (Order) > * `Lager` (Warehouse) > * `Artikel` (Item/Product) > * **Attributes (Ovals):** > * Connected to `Filiale`: `Name`, `Adresse`. > * Connected to `Bestellung`: `Bestellnummer`. > * Connected to `Lager`: `Lagernummer`, `Adresse`. > * Connected to `Artikel`: `Artikelnummer`, `Preis`. > * **Relationships (Diamonds):** > * `erteilt` (places/issues) - connects `Filiale` and `Bestellung`. > * `enthält` (contains) - connects `Bestellung` and `Artikel`. > * `lagert` (stores) - connects `Lager` and `Artikel`. > * **Cardinalities (Lines with numbers/letters):** > * `Filiale` (1) --- `erteilt` --- (n) `Bestellung`: One branch can place many orders; one order belongs to exactly one branch. > * `Bestellung` (m) --- `enthält` --- (n) `Artikel`: An order can contain many items; an item can be in many orders (Many-to-Many). > * `Lager` (m) --- `lagert` --- (n) `Artikel`: One warehouse stores many items; one item can be stored in many warehouses (Many-to-Many). > > A good analysis should cover: > * Summary of the domain/business logic. > * Detailed breakdown of Entities and Attributes. > * Explanation of Relationships and Cardinalities. > * Identification of potential database structure implications (e.g., junction tables for M:N relationships). > > * This is an ER-Diagram for a retail/logistics system. It tracks branches, orders, products, and warehouses. > > * **Filiale (Branch):** Key attributes are Name and Address. > * **Bestellung (Order):** Key attribute is Order Number (`Bestellnummer`). > * **Lager (Warehouse):** Key attributes are Warehouse Number (`Lagernummer`) and Address. > * **Artikel (Item/Product):** Key attributes are Item Number (`Artikelnummer`) and Price (`Preis`). > > * *Filiale $\leftrightarrow$ Bestellung (1:n):* A branch places many orders, but an order is tied to one specific branch. This implies a Foreign Key `Filial_ID` in the `Bestellung` table. > * *Bestellung $\leftrightarrow$ Artikel (m:n):* An order can have multiple items, and an item can appear in multiple orders. In a real database, this requires a junction table (e.g., `Bestellpositionen`) to store quantity or specific price at time of order. > * *Lager $\leftrightarrow$ Artikel (m:n):* A warehouse holds many products, and a product type can be stored in multiple warehouses. This also needs a junction table (e.g., `Lagerbestand`) to track quantities per warehouse. > > * Does the "erteilt" relationship make sense? Yes, branches issue/place orders. > * Does "enthält" make sense? Yes, orders contain items. > * Does "lagert" make sense? Yes, warehouses store items. > > (Translating thoughts into a structured German response as requested by the prompt language).

Das vorliegende Bild zeigt ein Entity-Relationship-Diagramm (ERD), das die Datenstruktur eines logistischen oder Einzelhandelssystems darstellt. Es beschreibt die Beziehungen zwischen Filialen, Bestellungen, Artikeln und Lagern.

Hier ist eine detaillierte Analyse der Komponenten:

1. Entitäten und Attribute

Das Diagramm enthält vier Hauptentitäten mit ihren jeweiligen Eigenschaften (Attributen):

• Filiale: Repräsentiert die Standorte des Unternehmens.
  • Attribute: Name, Adresse.
• Bestellung: Repräsentiert einen Auftrag über Waren.
  • Attribut: Bestellnummer (dies ist der Primärschlüssel).
• Artikel: Repräsentiert die Produkte im Sortiment.
  • Attribute: Artikelnummer (Primärschlüssel), Preis.
• Lager: Repräsentiert die Lagerorte für die Waren.
  • Attribute: Lagernummer (Primärschlüssel), Adresse.

---

2. Beziehungen und Kardinalitäten

Die Rauten im Diagramm beschreiben, wie die Entitäten miteinander interagieren:

Filiale $\rightarrow$ Bestellung (1:n Beziehung)

• Bezeichnung: „erteilt“
• Logik: Eine Filiale kann viele (n) Bestellungen erteilen. Eine einzelne Bestellung hingegen ist genau einer (1) bestimmten Filiale zugeordnet.
• Datenbank-Implikation: In der Tabelle Bestellung muss ein Fremdschlüssel (z. B. Filial_ID) gespeichert werden, um die Verbindung zur Filiale herzustellen.

Bestellung $\rightarrow$ Artikel (m:n Beziehung)

• Bezeichnung: „enthält“
• Logik: Eine Bestellung kann viele (m) verschiedene Artikel enthalten. Umgekehrt kann ein bestimmter Artikel in vielen verschiedenen Bestellungen vorkommen.
• Datenbank-Implikation: Da es eine n:m-Beziehung ist, wird in einer relationalen Datenbank eine Zwischentabelle (z. B. Bestellpositionen) benötigt. Diese Tabelle würde die Bestellnummer und die Artikelnummer speichern (und wahrscheinlich auch die Menge pro Artikel).

Lager $\rightarrow$ Artikel (m:n Beziehung)

• Bezeichnung: „lagert“
• Logik: Ein Lager kann viele (m) verschiedene Artikel lagern. Gleichzeitig kann ein bestimmter Artikel in mehreren verschiedenen Lagern vorrätig sein.
• Datenbank-Implikation: Auch hier ist eine Zwischentabelle (z. B. Lagerbestand) notwendig, um die Verknüpfung zwischen Lagernummer und Artikelnummer abzubilden (oft ergänzt durch ein Attribut wie Menge).

---

Zusammenfassung der Geschäftslogik

Das System bildet einen klassischen Warenfluss ab:

1. Filialen steuern den Vertrieb, indem sie Bestellungen auslösen.
2. Diese Bestellungen bestehen aus einer Liste von Artikeln.
3. Die physische Verfügbarkeit der Artikel wird über mehrere Lager verwaltet.

Mögliche Schwachstellen/Ergänzungswünsche für ein reales System:

• Es fehlen Zeitstempel (Wann wurde die Bestellung aufgegeben?).
• In der m:n Beziehung “Bestellung-Artikel” fehlt das Attribut Menge.
• In der m:n Beziehung “Lager-Artikel” fehlt das Attribut Bestandsmenge.
